商品名称：固定法兰防暴热电阻
浏览：
添加时间：2016-06-12 18:28:33
推荐度：

介绍：

固定法兰防暴热电阻应用

通常和显示仪表、记录仪表、电子计算等配套使用。直接测量生产现场存在碳氢化合物等爆炸物的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
固定法兰防暴热电阻特点
·多种防爆形式，防爆性能好；
·压簧式感温元件，抗振性能好；
·测温范围大；
·机械强度高，耐压性能好；
固定法兰防暴热电阻工作原理
防爆热电偶是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花，电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。

固定法兰防暴热电阻主要技术参数

　　产品执行标准
IEC751
　JB/T18622-1997
　JB/T8623-1997
　 JB/T5518-1991

固定法兰防暴热电阻常温绝缘电阻

　　热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ。

固定法兰防暴热电阻取证一览表

防爆级别	防爆证号	认证机构
d‖BT4	GYB97152	NEPSI
d‖CT5	GYB02476	NEPSI
ia‖CT6	GYB0536X	NEPSI

固定法兰防暴热电阻测量范围及允差

型号	分度号	测温范围	精度等级	允许误差
WZP	Pt100	-200-+500	A级	±（0.15+0.002） ltl
WZP	Pt100	-200-+500	B级	±（0.30+0.005） ltl
WZC	Cu50 Cu100	-50-+100	---	±（0.30+0.005） ltl

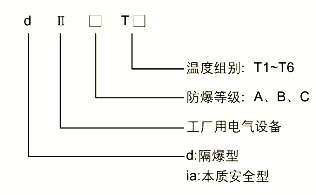

固定法兰防暴热电阻防爆分组形式

固定法兰防暴热电阻电气设备类型

I类------煤矿井下用电气设备

II类-----工厂用电气设备

固定法兰防暴热电阻防爆等级

防爆热电偶的防爆等级按其使用于爆炸性气体混合物***大安全间隙分为A B C三级。

类别	级别	***大试验安全间隙（MESG）mm
II	A	0.9≤MESG
	B	0.5
	C	MESG≤0.5

固定法兰防暴热电阻规格型号

产品型号	分度号	温度范围 ℃	热响应时间	保护管材料	规格（mm）
产品型号	分度号	温度范围 ℃	热响应时间	保护管材料	d	L x l
WRM-440 WRM2-440	N	0-800	<90S	1Cr18Ni9Ti	?16	300x150 350x200 400x250 450x300 550x400 650x500 900x750 1150x1000 1650x1500 2150x2000
WRM-440 WRM2-440		0-1000	<90S	0Cr25Ni20
WRM-440G WRM2-440G		0-800	<24S	1Cr18Ni9Ti
WRM-440G WRM2-440G		0-1000	<24S	0Cr25Ni20
WRN-440 WRN2-440	K	0-800	<90S	1Cr18Ni9Ti
WRN-440 WRN2-440		0-1000	<90S	0Cr25Ni20
WRN-440G WRN2-440G		0-800	<24S	1Cr18Ni9Ti
WRN-440G WRN2-440G		0-1000	<24S	0Cr25Ni20
WRE-440 WRE2-440	E	0-700	<90S	1Cr18Ni9Ti
WRE-440G WRE2-440G	E	0-700	<24S	1Cr18Ni9Ti
WRC-440 WRC2-440	T	0-350	<90S	1Cr18Ni9Ti
WRC-440G WRC2-440G	T	0-350	<24S	1Cr18Ni9Ti
WRF-440 WRF2-440	J	0-600	<90S	1Cr18Ni9Ti
WRF-440G WRF2-440G	J	0-600	<24S	1Cr18Ni9Ti
